上期“白云在線”文章中回答了中空玻璃二道密封膠應(yīng)用過(guò)程中如何處理常見(jiàn)問(wèn)題的部分回答，“白云在線”提醒各位做好中空膠使用前的準(zhǔn)備工作和使用過(guò)程中的質(zhì)量控制與基本測(cè)試。本期“白云在線”將繼續(xù)帶來(lái)中空玻璃膠應(yīng)用過(guò)程中常見(jiàn)問(wèn)題的分享。

　　3:中空膠固化慢有哪些影響因素?怎樣解決?

　　對(duì)于中空膠固化慢這個(gè)問(wèn)題，“白云在線”專家組根據(jù)多年技術(shù)服務(wù)經(jīng)驗(yàn)，總結(jié)了以下兩類原因:

　　a:環(huán)境溫度低所造成的固化速度慢。解決方法:提高使用環(huán)境和養(yǎng)護(hù)環(huán)境溫度，如采用密閉空間設(shè)置暖房、空調(diào)升溫等方法;

　　b:非環(huán)境溫度低所造成的固化速度慢。解決方法:通過(guò)拉斷時(shí)間確認(rèn)A、B組分的比例是否正常，在生產(chǎn)廠家允許調(diào)節(jié)比例范圍內(nèi)可適當(dāng)增大B組分的比例以加快固化速度。

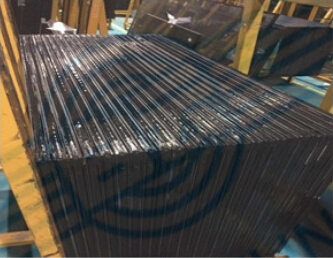

中空玻璃養(yǎng)護(hù)車間

　　經(jīng)驗(yàn)分享:目前市面上中空膠通常都是雙組分，雙組份膠與單組分膠在固化機(jī)理上是有明顯區(qū)別的。雙組份膠配方中己含有固化所需要的水分，不受空氣中水汽的影響，混合好后里外同時(shí)固化，可深度固化，但雙組分膠在環(huán)境溫度偏低、B組份偏少時(shí)，固化速度會(huì)變慢。因此，一定要注意使用和養(yǎng)護(hù)時(shí)的環(huán)境溫度以及A、B組分的混合比例，以確保固化正常。此外，一些非正常情況，如密封膠在不合理的貯存條件或者超過(guò)保質(zhì)期時(shí)，或者不同廠家的中空膠混用也會(huì)出現(xiàn)固化慢的情況。

　　4.蝴蝶試驗(yàn)有白絲，擠出的膠出現(xiàn)花膠是什么原因?怎樣解決?

　　注膠過(guò)程中如發(fā)現(xiàn)花膠的現(xiàn)象，“白云在線”專家組根據(jù)多年的經(jīng)驗(yàn)，認(rèn)為該問(wèn)題的原因和解決方法有以下四種情況:

　　a:連續(xù)花膠:一般是混合器故障、混合器堵塞、混合器裝配錯(cuò)誤或者使用的混合單元不夠多;

　　b:斷續(xù)有規(guī)律花膠:與打膠機(jī)系統(tǒng)性故障有關(guān)，如配比泵密封泄漏或者比例架磨損;

　　c:斷續(xù)無(wú)規(guī)律花膠:與打膠機(jī)故障有關(guān)，如過(guò)濾器堵塞/針閥堵塞/壓盤(pán)故障/配比泵入口堵塞或者密封失效/安全閥及高壓球閥失效等;

　　以上三種情況均為設(shè)備故障，按以上分析對(duì)設(shè)備相關(guān)部件進(jìn)行修復(fù)一般是可以解決的。

　　d:開(kāi)槍后一段花膠:主要是膠粘度匹配不理想;通過(guò)調(diào)整系統(tǒng)管道壓力或降低工作壓力可以解決。

蝴蝶試驗(yàn)白絲

花膠

　　“白云在線”提醒:雙組分膠需完全混合均勻才能達(dá)到其最佳使用性能;如混合不勻會(huì)造成其力學(xué)性能、粘結(jié)性能下降，嚴(yán)重的會(huì)造成安全隱患。在注膠過(guò)程中一旦發(fā)現(xiàn)花膠現(xiàn)象應(yīng)引起高度重注并立即停止施工，按照花膠出現(xiàn)的形態(tài)和規(guī)律排查原因，根據(jù)排查結(jié)果對(duì)打膠機(jī)問(wèn)題部件進(jìn)行修復(fù)，直至花膠現(xiàn)象完全消除后才能繼續(xù)施工。

　　本期“白云在線”就先為大家分享中空玻璃二道密封膠應(yīng)用這兩個(gè)問(wèn)題，“白云在線”在此再次提醒各位在選對(duì)的產(chǎn)品，選好的產(chǎn)品后，還要重視加工過(guò)程的質(zhì)量控制!再好的膠，

　　加工過(guò)程有問(wèn)題也不能獲得其應(yīng)有的性能。下期“白云在線”將繼續(xù)為大家回答中空玻璃二道密封膠應(yīng)用常見(jiàn)問(wèn)題，敬請(qǐng)關(guān)注!
